立式單層/雙層繞包機當前位置：首頁 > 產品展示 > 立式單層/雙層繞包機
高速單層繞包機GDR400/800型
文章來源：立式單層/雙層繞包機 發布時間：2019-12-25 16:07:24
高速單層繞包機GDR400/800型
中國實用新型專利：ZL201620904544.5
一、高速單層繞包機用途：
高速單層繞包機適用銅線或線纜表面單層高速包紙包帶用。如：云母帶、鋁箔、聚酯帶、鋁塑復合帶等。
二、高速單層繞包機技術參數：
1、繞包節距：無級變速（調節）
2、適用線徑：Φ0.6～Φ10mm
3、帶盤直徑：Φ250～Φ300（內孔Φ50mm）
4、收線盤徑：Φ630~800mm
5、馬達功率：三相380V 2.2KW變頻調速
6、包帶轉速：2500轉/分
7、收線裝置：摩擦片離合式
8、排線裝置：光桿排線器GP30型
三、設備配置：
1、有軸式升降放線機YF630型一臺
2、高速單層繞包機GDR400型一臺（設備附件：批刀一個，502膠水一瓶，5mm粘膠帶一盤，換盤頂 柱一個,進線模具三個，繞包后模具三個）
3、無軸收排線機WSP800型一臺

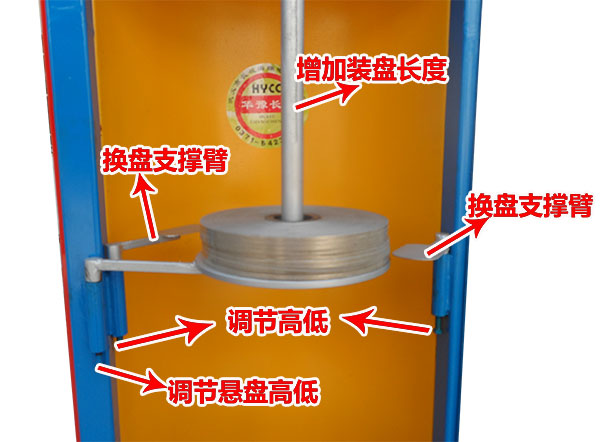

這種高速云母帶繞包機，比原來的高速云母帶繞包機增加了換盤的裝置，原來的繞包機在換盤的時候，一個人不太容易操作，因為云母帶比較重，一只手上推云母帶，一只手換裝云母帶，云母帶少的時候可以，云母帶多的情況下，一個人換裝是不行的，必須有一個人幫忙才能換裝云母帶。這是經過改進后的機器圖片。原來買過我們廠高速云母帶繞包機的廠家，只要你們需要，我們可以免費給你們寄這些配件，有利于你們的生產和減少另外一個人幫忙。只要客戶提出有利于生產有利于提高產量，我們都會加以改進。歡迎新老客戶前來洽談采購。李學信13903825045
說明：1、直徑630mm的線盤，承重銅線500公斤，在高速繞包機上繞包云母帶等其他繞包材料后，每盤500公斤的銅絲經繞包后，若用直徑630mm的線盤收線，則能繞包一半的銅絲，若用直徑800mm的線盤收線，則可以直接把500公斤的銅絲繞包后收在直徑800mm的線盤上。
| 高速單、雙層繞包機配繞包進出線固定模具表 | |||||
| 銅絲直徑 | 平方 | 直徑 | 進線直徑 | 出線直徑 | |
| 1.35單 | 1.43 | 1.50 | 2.5 | ||
| 1.50單 | 1.76 | 2.00 | 3.0 | ||
| 1.78單 | 2.5 | 2.5 | 3.5 | ||
| 2.25單 | 4.0 | 3.0 | 4.0 | ||
| 2.78單 | 6.0 | 3.5 | 4.0 | ||
| 0.20×48多股 | 1.5 | 2.0 | 3.0 | 0.20=0.03142 | |
| 1.35×7 LJ | 10 | 4.05 | 5.0 | 6.0 | |
| 1.50×7 LGJ | 10 | 4.5 | 5.5 | 6.5 | |
| 1.70×7 LJ | 10 | 5.10 | 6.0 | 7.0 | |
| 2.15×7 LJ | 25 | 6.45 | 8.0 | 9.0 | |
| 1.85×7 LGJ | 16 | 5.55 | 7.0 | 8.0 | |
| 2.32×7 LGJ | 25 | 6.96 | 8.0 | 9.0 | |
