電子計米器DY型
文章來源：電子計米器 發布時間：2019-12-20 13:57:35
電子計米器DY型

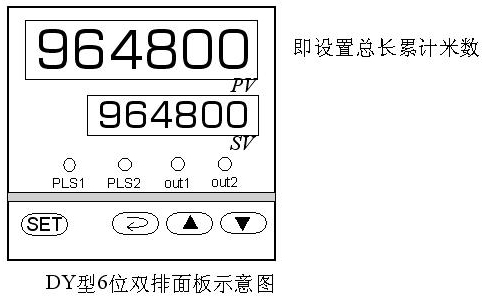

一、測控面板
二、技術參數
| 參 數 項 | 參 數 |
| 供電電源 | AC220V、50HZ |
| 環境溫度 | 0～50℃ |
| 環境濕度 | ≤85％RH |
| 外形尺寸 | 72×72×110 |
| 開孔尺寸 | 91×45 |
| 繼電器觸點容量 | 阻性5A/220VAC |
| 整機功耗 | P≤3W |
三、按鍵說明
| 鍵標識 | 設定參數時的功能 | 運行時（計米時）的功能 | |
| 主要功能 | 附加功能 | ||
| SET | 進入設定 | ||
 |
選位 | 設定總長和周長時，按住不松可以設定小數點的位置 | 清零（使計米數值歸零） |
 |
變更被選位（閃爍）增 | ||
 |
變更被選位（閃爍）減 | ||
表說明： 按SET鍵和 鍵20秒恢復默認參數
四、設定方法
| 設定項 | 代碼 | 設定項名稱 | 取值范圍/取值定義 | 預設值 | 預設值 | 預設值 |
| 按SET鍵可進入設定組 | ||||||
| 1 | A-01 | 總長 | ±0.01~999999米（顯示位數＝6） 每盤長度 | 100米 | 95米 | 93米 |
| 2 | A-02 | 周長 | 0.00001~999999米（設置周長）計米輪周長0.5米 | 0.5米 | 0.5米 | 0.5米 |
| 3 | A-03 | 磁鐵數量 | 1～30（默認為一）一般半米輪上配一個磁鐵 | 1 | 1 | 1 |
| 4 | A-04 | 報警值 |
±0.01~999999米（這個數值必須小于總長才能起報警作用） 報警值若為100米，此設定值應為92米，即每盤的總長應少8米為準（100米-8米＝92米，以此類推） |
92米 | 87米 | 85米 |
說明：①設置每盤電線總長（米）：按功能鍵SET鍵，上顯示屏PV顯示代碼為A-01，下顯示屏顯示數值，即為設定每盤電線總長的設定代碼，下顯示屏SV顯示每盤電線要設定的米數（例：每盤電線要100米，即設定為0100.00），用選位鍵選定位置，用變更 鍵或改變數值。（若要95米長的電線，即設定0095.00即可，以此類推）
②設定計米機上檢測輪的周長：計米機上的檢測輪周長是0.5米。按功能鍵SET，待上顯示屏PV顯示為A-02時，調整下顯示屏SV的數值。例：檢測輪周長500毫米時，即調整為00.50000。即小數點后的數值顯示為分米、厘米、毫米、絲米、微米。計米輪上的周長可大可小，應根據每盤線的長度確定后，再調整計米輪的周長輸入值③設定磁鐵數量 ：再按SET鍵，上顯示屏顯示代碼A-03，下顯示屏顯示數值，（一般磁鐵數量選擇1，即選擇一個磁鐵）。④設定報警值：再按SET鍵，上顯示屏顯示代碼A-04，下顯示屏顯示數值，按鍵選擇被選位（閃爍的數字），按或鍵變更數字。⑤再按SET鍵（退出設定），顯示屏出現“0”。
在設置總長和周長時，可以設定小數點，方法是按住 鍵不松�？傞L可以保留到小數點后兩位， 周長可以保留到小數點后五位。（不管小數點在哪個位置，小數點前的那個單位永遠是米，后面的 單位依次為分米，厘米……）
| 設定項 | 代碼 | 取值范圍/取值定義 | 預設值 | |||
| B設定組，按 SET 鍵 10 秒可進入B設定組 | ||||||
| 1 | B-01 | 定長取樣數 | 0～3 | 0 | 80Hz | 0 |
| 1 | 4000 Hz(推薦) | |||||
| 2 | 10000 Hz | |||||
| 3 | 20000 Hz | |||||
| 2 | B-02 | 工作模式 | 0～3 | 0 | 到達設定值,顯示值保持，輸出有效直到手動或外接復位 (N模式) | 1 |
| 1 | 到達設定值,顯示復位，重新計數,輸出有效n秒自復位 (C模式) | |||||
| 2 | 到達設定值,顯示值保持,輸出有效n秒后顯示與輸出同時復位(R模式) | |||||
| 3 | 到達設定值,顯示值繼續計數,輸出有效，直到手動或外接復位(F模式)（推薦） | |||||
| 3 | B-03 | 輸出延時 | 0.01～99999 秒 設為 0 時恒定 100 us | 1 | ||
| C設定組，按 SET 鍵 14 秒可進入C設定組 | ||||||
| 1 | EES | 掉電保存 | 0 ～ 1 (EES =1，掉電時保存計數值與狀態) | 1 | ||
| 2 | InSL | 信號電平 | 0 ～ 1 (輸入電平低有效/高有效 ) | 0 | ||
| 3 | IdSL | 設定項顯示 | 0 ～ 1 (代碼顯示/ 序號顯示) | 1 | ||
| 4 | Loc | 設定鎖 | 0 ～ 1 (Loc =1，禁止除 A組外的設定) | 0 | ||
